طراحی تجهیزات فشار بالا در صنایع حساس

در دنیای امروز، صنایع حساس مانند نفت و گاز، پتروشیمی، داروسازی و انرژی هسته‌ای به تجهیزاتی نیاز دارند که بتوانند در شرایط عملیاتی پیچیده و تحت فشار بالا عملکردی ایمن و قابل اعتماد داشته باشند. طراحی تجهیزات فشار بالا در چنین صنایع نه تنها نیازمند دانش فنی دقیق و رعایت استانداردهای جهانی است، بلکه باید با در نظر گرفتن ایمنی، دوام، بهینه‌سازی مصرف انرژی و سهولت تعمیرات انجام شود.
در این مقاله مجموعه فرجاد، به بررسی اصول طراحی تجهیزات فشار بالا، استانداردهای بین‌المللی و عوامل مهمی که در تولید و استفاده از این تجهیزات باید در نظر گرفته شوند، می‌پردازیم.

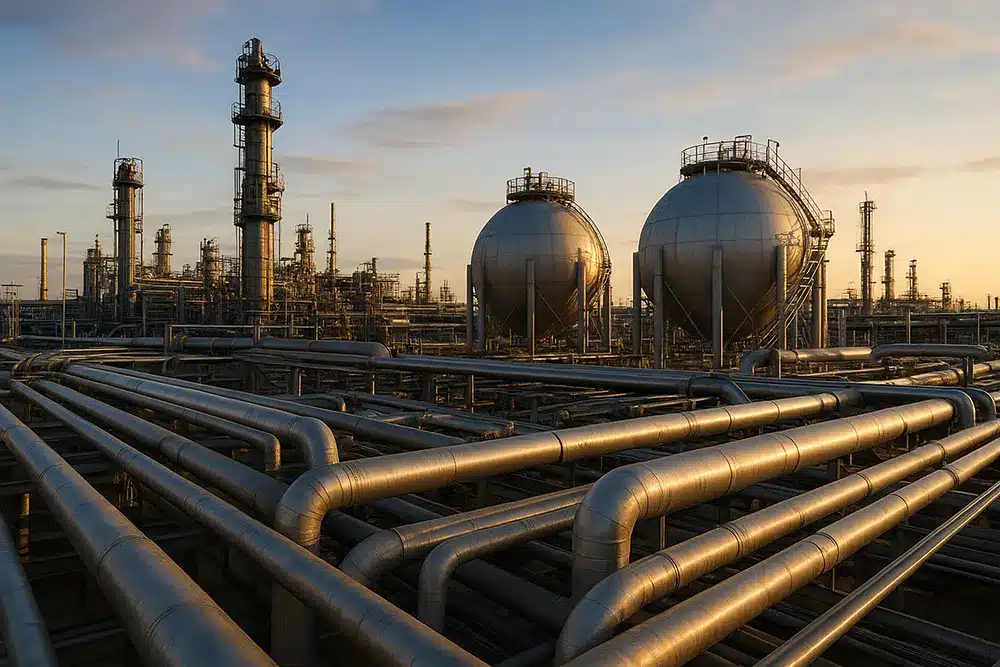

اهمیت تجهیزات فشار بالا در صنایع حساس

کاربرد تجهیزات فشار بالا در صنایعی مانند پالایشگاه‌ها، صنایع شیمیایی و کارخانه‌های تولید گاز مایع بسیار حیاتی است. این تجهیزات وظیفه دارند تا سیالات، گازها یا بخارات را در شرایطی که فشار و دما بسیار بالاست، به صورت ایمن مدیریت کنند. کوچک‌ترین نقص در طراحی می‌تواند منجر به حوادث جبران‌ناپذیر و خسارات سنگین شود.

به همین دلیل، شرکت‌های فعال در حوزه طراحی و تولید مخازن تحت فشار، شیرآلات صنعتی و سیستم‌های انتقال گاز، تمرکز ویژه‌ای بر رعایت اصول ایمنی و استانداردهای جهانی دارند.

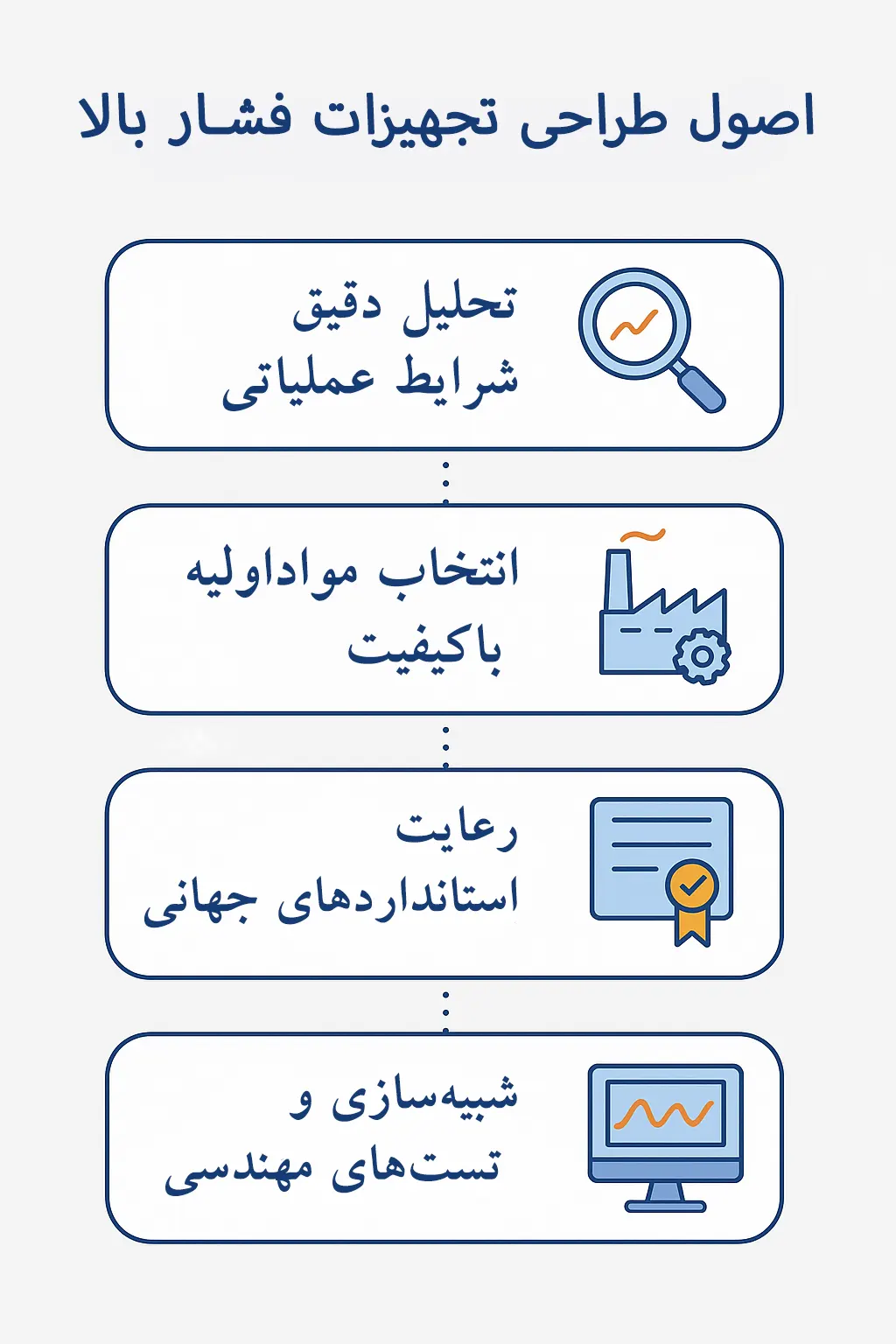

اصول طراحی تجهیزات فشار بالا

طراحی تجهیزات فشار بالا در صنایع حساس فراتر از یک فرآیند ساده مهندسی است؛ این کار به ترکیبی از دانش تخصصی، تجربه عملی و رعایت استانداردهای جهانی نیاز دارد. انتخاب مواد مناسب، تحلیل شرایط عملیاتی و انجام تست‌های دقیق، سه رکن اصلی طراحی محسوب می‌شوند. رعایت این اصول نه‌تنها ایمنی تجهیزات را تضمین می‌کند، بلکه بهره‌وری و طول عمر آن‌ها را نیز به حداکثر می‌رساند. در ادامه، به مهم‌ترین گام‌های طراحی تجهیزات فشار بالا می‌پردازیم.

تحلیل دقیق شرایط عملیاتی

نقطه شروع طراحی تجهیزات فشار بالا، درک کامل از شرایط کاری است. عواملی مانند فشار کاری، دمای محیط، نوع سیال و میزان خورندگی یا سایش، همگی تأثیر مستقیم بر انتخاب جنس و ساختار تجهیزات دارند. به عنوان مثال، تجهیزاتی که در پالایشگاه‌های گاز استفاده می‌شوند باید در برابر فشارهای بسیار بالا و ترکیبات خورنده مقاوم باشند، در حالی که تجهیزات مورد استفاده در صنایع داروسازی علاوه بر مقاومت مکانیکی، باید با استانداردهای بهداشتی و استریل بودن نیز مطابقت داشته باشند. این تحلیل دقیق کمک می‌کند تا طراحان از بروز خطاهای پرهزینه در مراحل تولید و بهره‌برداری جلوگیری کنند.

انتخاب مواد اولیه باکیفیت

یکی از مهم‌ترین تصمیمات در طراحی تجهیزات فشار بالا، انتخاب مواد اولیه مقاوم است. موادی که باید در برابر خوردگی، سایش، شوک حرارتی و فشار ناگهانی عملکرد مطلوبی داشته باشند.

• در صنایع گاز و پتروشیمی، استفاده از فولادهای ضدزنگ و آلیاژهای نیکل به دلیل مقاومت در برابر محیط‌های خورنده متداول است.
• در صنایع شیمیایی حساس، آلیاژهای تیتانیوم به دلیل مقاومت شیمیایی بالا گزینه‌ای ایده‌آل محسوب می‌شوند.
• انتخاب مواد مناسب علاوه بر افزایش طول عمر تجهیزات، هزینه‌های نگهداری و تعمیرات را نیز به حداقل می‌رساند.

رعایت استانداردهای جهانی

بدون رعایت استانداردهای معتبر، تولید و استفاده از تجهیزات فشار بالا ایمن نخواهد بود. استانداردهایی مانند ASME، API، ISO و PED برای کنترل کیفیت طراحی و تولید بسیار حیاتی هستند. این استانداردها معیارهایی دقیق برای تعیین:

• ضخامت بدنه تجهیزات
• جنس مواد و آلیاژها
• روش‌های جوشکاری و مونتاژ
• تست‌ها و بازرسی‌های ایمنی

رعایت این دستورالعمل‌ها، خطر بروز حوادث ناگوار را به حداقل می‌رساند و اطمینان از عملکرد صحیح تجهیزات در شرایط بحرانی را فراهم می‌کند.

شبیه‌سازی و تست‌های مهندسی

یکی از مراحل کلیدی در طراحی تجهیزات فشار بالا، شبیه‌سازی مهندسی شرایط کاری واقعی و انجام تست‌های عملی برای تأیید نتایج است.

• نرم‌افزارهای پیشرفته مهندسی برای تحلیل تنش، خستگی و دوام تجهیزات در شرایط مختلف به‌کار می‌روند.
• تست‌های هیدرواستاتیک برای اطمینان از مقاومت تجهیزات در برابر فشار بالا انجام می‌شوند.
• آزمایش‌های غیرمخرب (NDT) مانند التراسونیک و رادیوگرافی نیز برای بررسی کیفیت جوش‌ها و تشخیص ترک‌های احتمالی کاربرد دارند.

اجرای دقیق این تست‌ها باعث می‌شود تجهیزات قبل از بهره‌برداری، تحت سخت‌ترین شرایط ممکن ارزیابی شوند و اطمینان لازم برای استفاده ایمن در صنایع حساس حاصل گردد.

نقش ایمنی در طراحی تجهیزات فشار بالا

یکی از مهم‌ترین اهداف طراحی تجهیزات فشار بالا، تضمین ایمنی است. از آنجایی که در صنایع حساس، کوچک‌ترین خطا می‌تواند خسارات جبران‌ناپذیری به بار آورد، طراحی باید شامل مکانیزم‌های حفاظتی مانند شیرهای اطمینان، سنسورهای فشار و سیستم‌های هشداردهنده باشد.

به عنوان مثال، در طراحی مخازن تحت فشار برای صنایع گاز مایع، پیش‌بینی سیستم‌های تخلیه اضطراری و حفاظت در برابر انفجار، از الزامات اصلی محسوب می‌شود.

کاربرد تجهیزات فشار بالا در صنایع مختلف

تجهیزات فشار بالا نقشی حیاتی در عملکرد ایمن و پایدار بسیاری از صنایع حساس ایفا می‌کنند. این تجهیزات با طراحی پیشرفته و مقاومت بالا، امکان مدیریت و کنترل سیالات و گازهای تحت فشار را در شرایط کاری پیچیده فراهم می‌سازند. از پالایشگاه‌های نفت و گاز گرفته تا صنایع داروسازی و نیروگاه‌های تولید انرژی، تجهیزات فشار بالا تضمین‌کننده ایمنی، بهره‌وری و کیفیت فرآیندهای صنعتی هستند. در ادامه، به بررسی جزئی‌تر کاربرد این تجهیزات در صنایع کلیدی می‌پردازیم.

تجهیزات فشار بالا در صنعت نفت و گاز

در صنایع نفت و گاز، تجهیزات فشار بالا از جمله شیرآلات صنعتی، لوله‌های انتقال و مخازن تحت فشار برای مدیریت و کنترل سیالات در شرایط دما و فشار بسیار بالا استفاده می‌شوند.علاوه بر این، وپورایزر ها نیز در بسیاری از فرآیندهای مرتبط با تبخیر و تبدیل مایعات به گاز تحت فشار بالا استفاده می‌شوند. در پالایشگاه‌ها، این تجهیزات نقش کلیدی در فرآیندهای تفکیک و تقطیر گازها و مایعات دارند و در خطوط انتقال، وظیفه حفظ ایمنی سیستم و جلوگیری از نشت یا انفجار را بر عهده دارند.
به دلیل وجود ترکیبات خورنده در سیالات نفتی و گازی، در طراحی این تجهیزات معمولاً از فولادهای ضدزنگ و آلیاژهای مقاوم در برابر خوردگی استفاده می‌شود. همچنین، رعایت استانداردهای بین‌المللی مانند ASME و API در این صنعت الزامی است تا از وقوع حوادث پرهزینه و خطرناک جلوگیری شود.

تجهیزات فشار بالا در صنایع داروسازی

در صنایع داروسازی، تجهیزات فشار بالا کاربردی فراتر از انتقال سیالات دارند و برای فرآیندهای حیاتی مانند استریل‌سازی، تقطیر و تولید مواد مؤثره دارویی استفاده می‌شوند. طراحی این تجهیزات باید علاوه بر تحمل فشار، الزامات سخت‌گیرانه بهداشتی را نیز رعایت کند تا کیفیت محصول نهایی تضمین شود.
سطوح داخلی این تجهیزات باید کاملاً صیقلی و غیرقابل نفوذ باشند تا هیچ آلودگی یا ذره خارجی وارد چرخه تولید نشود. همچنین، استفاده از آلیاژهای مقاوم به زنگ‌زدگی و خوردگی ضروری است تا در تماس با مواد شیمیایی و دارویی دچار تغییر کیفیت نشوند. رعایت استانداردهای GMP و FDA در این حوزه اهمیت بالایی دارد.

تجهیزات فشار بالا در صنایع انرژی

در نیروگاه‌های برق‌آبی، حرارتی و هسته‌ای، تجهیزات فشار بالا نقش غیرقابل‌انکاری در کنترل و مدیریت بخار، گازها و مایعات دارند. این تجهیزات باید در دماها و فشارهای بسیار بالا عملکردی پایدار و دقیق داشته باشند، چرا که هرگونه اختلال در سیستم می‌تواند منجر به توقف تولید انرژی یا حتی بروز حوادث جدی شود.
به همین دلیل، در طراحی این تجهیزات از پیشرفته‌ترین فناوری‌های شبیه‌سازی، تحلیل تنش و آزمایش‌های غیرمخرب استفاده می‌شود. همچنین، نظارت مستمر بر عملکرد تجهیزات و انجام تست‌های دوره‌ای برای تضمین ایمنی و پایداری آن‌ها در محیط‌های پرریسک ضروری است.

چالش‌های طراحی تجهیزات فشار بالا

طراحی تجهیزات فشار بالا همواره با چالش‌هایی همراه است که مهم‌ترین آن‌ها شامل انتخاب مواد اولیه مناسب، مدیریت هزینه‌ها، رعایت مقررات زیست‌محیطی و تضمین ایمنی در شرایط عملیاتی پیچیده است. استفاده از فناوری‌های نوین مانند شبیه‌سازی پیشرفته و سیستم‌های هوشمند پایش عملکرد، نقش مهمی در حل این چالش‌ها دارد.
