۵ چالش اصلی در مهندسی معکوس تجهیزات دوار تحریمی

در شرایط کنونی صنعت ایران، صیانت از پایداری تولید در واحدهای پتروپالایشی و نیروگاهی به شدت به توان داخلی در بازتولید قطعات های‌تک وابسته است. مهندسی معکوس تجهیزات دوار (Rotating Equipment Reverse Engineering) دیگر یک انتخاب نیست، بلکه یک ضرورت استراتژیک برای عبور از سد تحریم‌های ظالمانه و محدودیت‌های تامین قطعات از سازندگان اصلی (OEM) محسوب می‌شود.

با این حال، این فرآیند فراتر از یک کپی‌برداری ساده از ابعاد هندسی است. ما با مجموعه‌ای از چالش‌های متالورژیکی، دینامیکی و استانداردی روبرو هستیم که نادیده گرفتن هر یک از آن‌ها می‌تواند منجر به فاجعه‌ای صنعتی و توقف طولانی‌مدت خط تولید شود. در این مقاله تخصصی فرجاد، به کالبدشکافی ۵ چالش بنیادین در مسیر مهندسی معکوس تجهیزات دوار تحریمی و ارائه راهکارهای مهندسی دقیق برای هر یک می‌پردازیم.

۱. چالش متالورژی و استخراج دانش فنی آلیاژهای پیشرفته (Material Characterization)

اولین و شاید حیاتی‌ترین قدم در مهندسی معکوس تجهیزات دوار، شناسایی دقیق متریال و خواص مکانیکی قطعه مبنا است. بسیاری از تجهیزات دوار نظیر توربو اکسپندرها یا پمپ‌های فرآیندی فشار بالا، از سوپرآلیاژها یا فولادهای زنگ‌نزدان دو فازی (Duplex) ساخته شده‌اند که فرمولاسیون آن‌ها در اختیار OEM است.

شناسایی صرف عناصر شیمیایی از طریق آنالیز کوانتومتری کافی نیست. رفتار متریال در شرایط دمایی بسیار بالا (Creep) یا دماهای کرایوژنیک، مقاومت به خوردگی در محیط‌های ترش و استحکام خستگی، پارامترهایی هستند که تنها با استخراج دقیق “دانش فنی متریال” به دست می‌آیند. راهکار عبور از این چالش، استفاده از آزمون‌های تخریبی و غیرتخریبی پیشرفته و متالوگرافی عبوری برای درک ریزساختارهاست.

برای تضمین عملکرد، تیم مهندسی باید فرآیندهای عملیات حرارتی خاصی را طراحی کند که ریزساختار نهایی دقیقاً مشابه قطعه اصلی باشد. جایگزینی متریال با نمونه‌های مشابه موجود در بازار ایران بدون در نظر گرفتن فاکتورهایی نظیر Pitting Resistance Equivalent Number (PREN) می‌تواند باعث خوردگی زودرس و انهدام تجهیز در کمتر از چند ماه شود.
این دقت در انتخاب متریال، نه تنها برای تجهیزات دوار، بلکه در طراحی مخازن تحت فشار نیز از اهمیت بالایی برخوردار است.

۲. دقت ابعادی و ابر نقاط در قطعات با هندسه پیچیده (Complex Geometry Digitization)

تجهیزات دوار مدرن دارای قطعاتی با هندسه‌های ایرودینامیک بسیار پیچیده هستند؛ به عنوان مثال، پروانه‌های توربین (Impellers) یا مکانیکال سیل‌های گاز خشک دارای سطوحی با انحنای سه‌بعدی خاصی هستند که کوچکترین انحراف در آن‌ها منجر به افت شدید راندمان یا نابالانسی آیرودینامیکی می‌شود.

چالش اصلی در مهندسی معکوس تجهیزات دوار در این بخش، خطای دستگاه‌های اسکن سه‌بعدی و نحوه تبدیل ابر نقاط (Point Cloud) به مدل‌های CAD قابل ویرایش است. بسیاری از اسکن‌های نوری در لبه‌های تیز قطعه دچار خطا می‌شوند. راهکار مهندسی، ترکیب اسکن لیزری با اندازه‌گیری‌های سنتی و استفاده از نرم‌افزارهای تخصصی نظیر Geomagic برای بازسازی دقیق سطوح آیرودینامیک است.

علاوه بر این، در نظر گرفتن تلرانس‌های ابعادی و انطباقات (Fits and Tolerances) که در اثر کارکرد قطعه مستهلک شده‌اند، نیاز به دانش “بازطراحی” دارد. مهندس معکوس باید بتواند ابعاد اسکن شده را با استانداردهایی نظیر API 610 یا API 617 تطبیق داده و ابعاد اسمی اولیه را پیش‌بینی کند، نه اینکه صرفاً از قطعه مستهلک کپی‌برداری نماید.

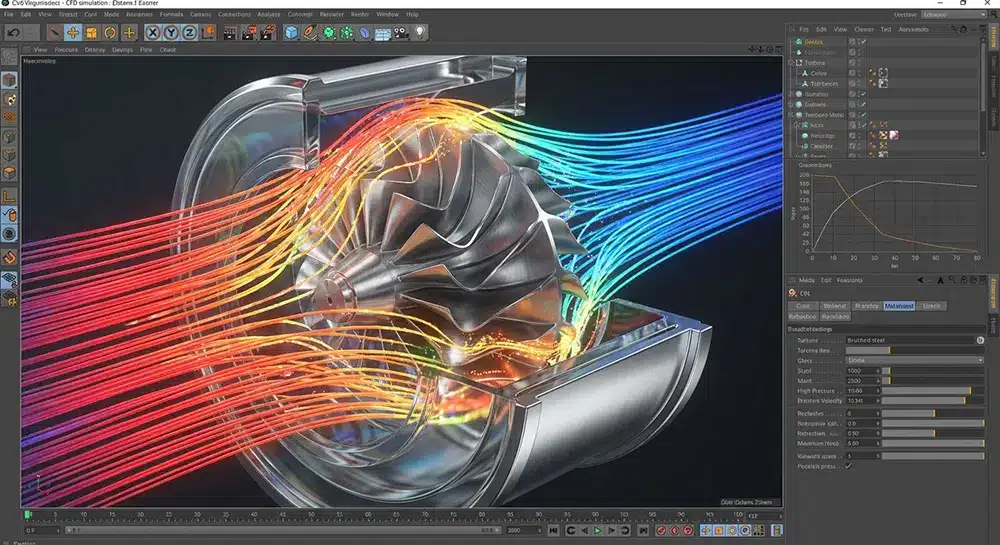

۳. تحلیل‌های دینامیکی و شبیه‌سازی رفتار تحت بار (FEA & CFD Analysis)

یک قطعه دوار در محیط واقعی تحت تاثیر نیروهای گریز از مرکز، فشارهای هیدرولیکی و ارتعاشات پیچیده قرار دارد. صرفاً ساخت یک قطعه مشابه از نظر ظاهری، تضمین‌کننده عملکرد آن در دورهای بالای ۱۰ هزار دور بر دقیقه نیست. چالش بزرگ، عدم دسترسی به داده‌های طراحی (Design Data) سازنده اصلی است.

راهکار علمی برای موفقیت در مهندسی معکوس تجهیزات دوار، انجام تحلیل‌های المان محدود (FEA) برای بررسی تنش‌ها و تحلیل دینامیک سیالات محاسباتی (CFD) برای بررسی رفتار جریان است. با این شبیه‌سازی‌ها، ما می‌توانیم نقاط بحرانی قطعه را شناسایی کرده و پیش از ساخت، از پایداری آن در شرایط عملیاتی اطمینان حاصل کنیم.

همچنین تحلیل مودال برای شناسایی فرکانس‌های طبیعی قطعه ضروری است. اگر فرکانس طبیعی پروانه ساخته شده با فرکانس کاری تجهیز هم‌پوشانی داشته باشد، پدیده رزونانس رخ داده و تجهیز در همان لحظات اولیه استارت نابود خواهد شد. این محاسبات دقیق، تفاوت بین یک قطعه‌ساز ساده و یک شرکت مهندسی معکوس تراز اول را مشخص می‌کند.

۴. بازسازی تلرانس‌های عملکردی و انطباقات سیستم‌های آب‌بندی (Sealing Systems)

تجهیزات دوار بدون سیستم‌های آب‌بندی دقیق عملاً بلااستفاده هستند. مکانیکال سیل‌ها و یاتاقان‌ها دارای تلرانس‌هایی در ابعاد میکرون هستند. در شرایط تحریمی، تامین مکانیکال سیل‌های پیچیده (مانند Dry Gas Seals) یکی از بزرگترین گلوگاه‌هاست و مهندسی معکوس تجهیزات دوار ریسک بسیار بالایی دارد.

چالش اساسی در این بخش، انتخاب صحیح متریال‌های اصطکاکی نظیر سیلیکون کارباید یا تنگستن کارباید با گریدهای خاص است. راهکار پیشنهادی، استفاده از مهندسی معکوس جزئی (Sub-assembly RE) و تست قطعات در فیکسچرهای مخصوص آزمایشگاهی قبل از نصب نهایی است. تطبیق دقیق سیستم‌های روانکاری و خنک‌کاری با قطعه جدید نیز حیاتی است.

در مهندسی معکوس تجهیزات دوار، کوچکترین خطا در صافی سطح (Surface Finish) سطوح آب‌بند می‌تواند منجر به نشتی گازهای سمی یا آتش‌سوزی در واحدهای پتروشیمی شود. بنابراین، استفاده از دستگاه‌های لپینگ (Lapping) پیشرفته و اندازه‌گیری با نور تداخلی (Optical Flat) برای چک کردن تختی سطوح الزامی است و نباید به روش‌های سنتی بسنده کرد.

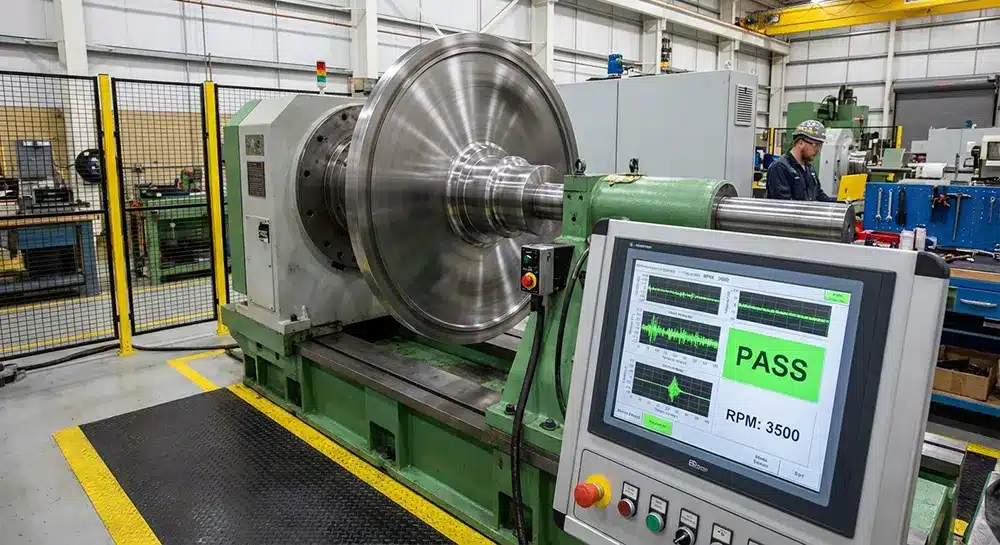

۵. تست‌های عملکردی و بالانس نهایی (Performance Testing & Balancing)

حتی اگر تمام مراحل قبل در مهندسی معکوس تجهیزات دوار با دقت انجام شود، مرحله نهایی یعنی بالانس دینامیکی و تست عملکردی (Performance Test) تعیین‌کننده موفقیت پروژه است. بسیاری از کارگاه‌ها توانایی بالانس قطعات در دورهای نامی را ندارند و تنها به بالانس استاتیکی یا دور پایین بسنده می‌کنند که برای تجهیزات حساس کافی نیست.

راهکار عبور از این چالش در فرآیند مهندسی معکوس تجهیزات دوار، بهره‌گیری از دستگاه‌های بالانس دقیق مطابق با استاندارد ISO 1940 و انجام تست‌های مکانیکی در سایت یا در محیط‌های آزمایشگاهی مشابه (Test Rig) است. ثبت ارتعاشات و آنالیز فرکانسی در حین تست اولیه، سلامت قطعه ساخته شده را تایید می‌کند.

تضمین نهایی مهندسی معکوس تجهیزات دوار باید از طریق پایش وضعیت (Condition Monitoring) در ساعات اولیه کارکرد تجهیز در واحد صنعتی صورت گیرد. شرکت‌های حرفه‌ای با ارائه ضمانت‌نامه‌های عملکردی و مانیتورینگ آنلاین پارامترهایی نظیر دما و ارتعاش یاتاقان‌ها، ریسک مدیران صنایع را برای جایگزینی قطعات OEM با قطعات مهندسی معکوس شده به حداقل می‌رسانند.

جمع‌بندی و ضرورت انتخاب همکار استراتژیک در مهندسی معکوس تجهیزات دوار

مهندسی معکوس تجهیزات دوار در دوران تحریم، پلی است میان توقف اجباری و تداوم تولید. عبور از ۵ چالش ذکر شده (متالورژی، هندسه، شبیه‌سازی، آب‌بندی و تست) نیازمند ترکیبی از دانش آکادمیک عمیق، تجهیزات اندازه‌گیری دقیق و تجربه کارگاهی در صنایع سنگین است.

شرکت توسعه فناوری فرجاد با درک دقیق این گلوگاه‌های فنی و بهره‌گیری از استانداردهای بین‌المللی، آماده است تا به عنوان شریک استراتژیک صنایع نفت، گاز و نیروگاهی، چالش تامین قطعات های‌تک را به فرصتی برای خودکفایی و ارتقای دانش فنی تبدیل کند. ما معتقدیم کیفیت در جزئیات مهندسی نهفته است و پایداری تولید شما، بزرگترین گواه بر تخصص ماست.
